紫外光固化耐喷砂保护油墨

SH-UVW4003是紫外光固化遮蔽保护油墨，此油墨在铝合金，不锈钢上附着力优良，具有优良的耐切削液，耐喷砂优良，去膜干净,涂膜硬度高，适合喷涂生产。此款油墨在抛光不锈钢，铝合金上附着力优良，喷涂平整性好，不流挂，具有良好的耐CNC加工 抗拉丝，抗喷砂，脱膜快，硬度高等优点。能有效的防止工件在制造过程中的刮划，能大幅度的提高良率。

  ►  工艺制程

对不绣钢，铝合金基材表面清洗----喷涂（油墨与稀释剂1:1搅拌，盐田2号杯粘度10-12秒，膜厚控制在40-50UM）---预烤（60-70℃  5-8分钟）---UV固化（1500-1800MJ/CM2  硬度 2H  附着力5B)---CNC加工---拉丝---抗喷砂--- 退膜（专用脱膜水 70-80℃  5-10分钟）

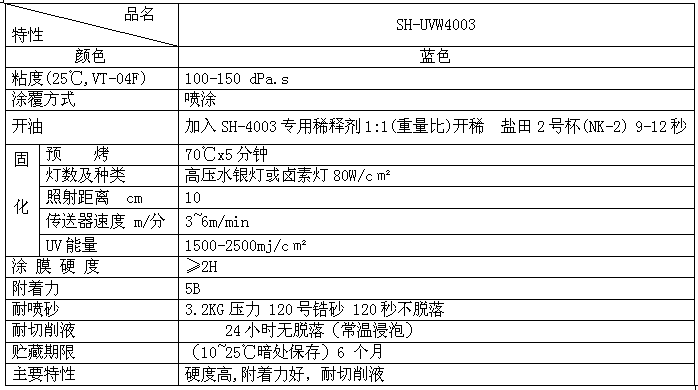

  ►  工艺参数

   ►  注意事项


1、开油：

     1.1 按1:1添加我司匹配的稀释剂，粘度盐田2杯9-12秒（25℃）；
     1.2 充分搅拌30min，静置5-15min使油墨粘度稳定之后再行使用。
2、前处理：清除基板表面的氧化物、油类、酯类或其它污染物质，并完全烘干，避免手指接触   以免造成油墨附着力不良。
3、涂膜：喷涂 膜厚控制在45-50μm。
4、固化条件：
    4.1先预烤：70℃x5分钟
    4.2 UV固化 1500-2500mj/c㎡。
5、退膜：80℃退膜液3-5分钟。


   ►常见问题及原因分析


    油墨UV固化不干：1、工艺问题--UV能量偏低；2、印刷问题--网印油墨厚度偏高；3、油墨问题--油墨粘度太高、使用不当稀释剂、油墨质量引起。
    油墨附着力不佳： 1、前处理工艺问题--基材表面不洁，有油脂等污物；2、固化不良--UV固化能量偏低；3、油墨问题--油墨质量引起，固化速度不够快。
    油墨退膜不净：    1、生产工艺问题--UV固化能量偏高或偏低；2、油墨问题--退膜液（NaOH水溶液）浓度、温度偏低；油墨质量引起。
