紫外光固化保护油墨

SH-UVW4005是紫外光固化遮蔽保护油墨，此油墨在铝合金，不锈钢，塑胶上附着力优良，具有优良的耐切削液，去膜
          干净,涂膜硬度高，适合喷涂生产。


工艺制程：对不绣钢，铝合金基材表面清洗---喷涂---UV固化---CNC加工---退膜

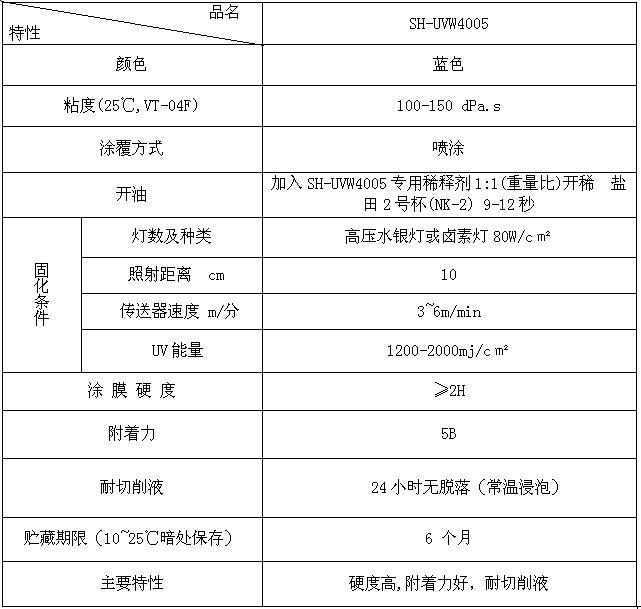

              ►  参数



             ►  制程注意事项

        1、开油：

       1.1 按1:1添加我司匹配的稀释剂，粘度盐田2杯9-12秒（25℃）；
              1.2 充分搅拌30min，静置5-15min使油墨粘度稳定之后再行使用。

  2、前处理：清除基板表面的氧化物、油类、酯类或其它污染物质，并完全烘干，避免手指接触 以免造成油墨附着力不良。

         3、涂膜： 喷涂 膜厚控制在25-35μm。

         4、固化条件：UV固化 1500-2500mj/c㎡。

         5、退膜：80℃退膜液3-5分钟。

           ►  常见问题及原因分析


        油墨UV固化不干：1、工艺问题--UV能量偏低；2、印刷问题--网印油墨厚度偏高；3、油墨问题--油墨粘度太高、使用不当稀释剂、油墨质量引起。

        油墨附着力不佳：1、前处理工艺问题--基材表面不洁，有油脂等污物；2、固化不良--UV固化能量偏低；3、油墨问题--油墨质量引起，固化速度不够快。

        油墨退膜不净：1、生产工艺问题--UV固化能量偏高或偏低；2、油墨问题--退膜液（NaOH水溶液）浓度、温度偏低；油墨质量引起。
